PROGRAMA BIM PARA DISEÑO Y CÁLCULO DE INSTALACIONES HUDRAULICAS Y SANITARIAS










Fine SANI pertenece a la serie de programa BIM de 4M para Arquitectura e Instalaciones. Está apoyado en la tecnología ODA que trabaja directamente en formato DWG y ofrece un entorno similar a AutoCAD. Los programas BIM de 4M son reconocidos por los expertos BIM por ofrecer la migración más fácil y más barata para los usuario de AutoCAD o cualquier otro CAD.

> Conozca el Concepto 1

> Conozca el Concepto 2

> Prueba Gratuita

> Contacto

> Comprar









FineSANI Características y Ventajas






TRANSICIÓN FÁCIL

EL CAMBIO MÁS  SIMPLE PARA USUARIOS DE CAD AL BIM Y TUBERÍA EN 3D

En FineSANI puede crear su instalación de fontanería en 2D o 3D con comandos muy simples en 2D que son muy familiares a cualquier usuario de CAD como polilíneas, rastreo a objetos, extender, copia… Fine SANI combina una vanguardista tecnología BIM con una interfaz y un funcionamiento similares a AutoCAD, para ayudarle a elaborar su proyecto y sus instalaciones más rápido y fácil.

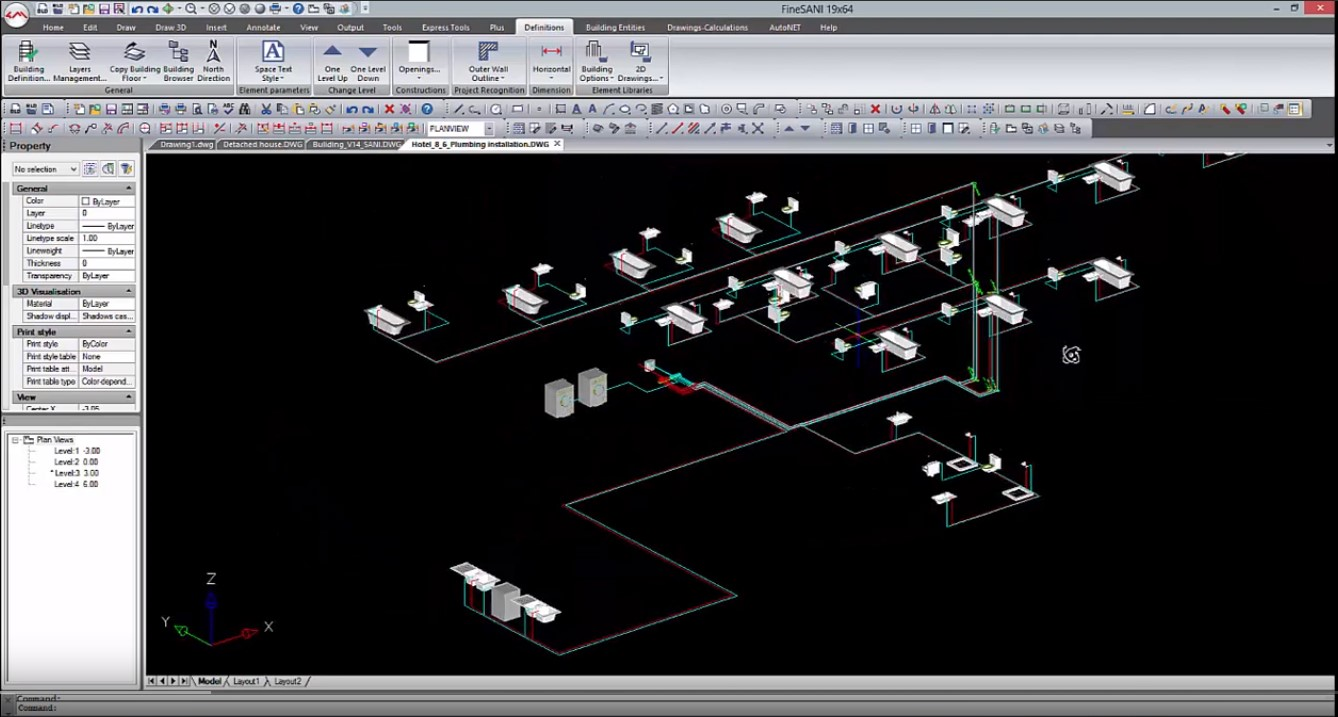

DIBUJE EN 2D Y OBTENGA EL 3D AUTOMÁTICAMENTE

Fine SANI incluye todas las herramientas necesarias para dibujar el edificio en 2D o 3D, pero si no lo necesita, simplemente puede insertar un dibujo 2D en DWG de alguna planta del edificio y centrarse en la instalación de las tuberías. También puede utilizar nuestras funciones CAD para dibujar con rapidez algunos muros.

No es necesario dibujar el edificio en 3D con objetos BIM para realizar el cálculo de tuberías, pero también se puede hacer en unos cuantos clics. Los módulos de Cálculo y Diseño son independientes: si tiene un proyecto simple podría querer utilizar únicamente el módulo de cálculo de instalaciones para ingresar los datos en una tabla y proceder a los cálculos.

Si tiene ganas de dibujar el edificio en 3D sólo tendrá que enfocarse en los planos de cada planta del edificio con los objetos inteligentes y paramétricos del menú AutoBLD. Puede definir los muros, aberturas (puertas, ventanas, etc), losas, escaleras y más, con sólo unos cuantos clics y Fine SANI construirá por usted el 3D. Un simple doble clic sobre cualquier objeto mostrará sus parametros para su modificación. Usted tiene a su alcance todas las herramientas necesarias para crear o modificar el modelo BIM sin necesidad de utilizar ningún programa externo.




Alternativamente, también puede abrir un proyecto creado con cualquier otro programa de la serie de programas BIM de 4M o importar otos tipos de proyectos BIM con IFC y no tendrá que dibujar el edificio. Usted puede, por ejemplo, abrir un proyecto creado con IDEA Arquitectura.

COMPATIBILIDAD INIGUALABLE CON AUTOCAD

A diferencia de otros Programas BIM para Plomería, Fine SANI está produciendo los archivos directamente en formato DWG, e incluye funciones para convertir los sofisticados objetos BIM (que no se pueden ver en un programa CAD), en simples vectores que se pueden ver y modificar en AutoCAD®. Compartir archivos 2D o 3D con otros profesionales es, por lo tanto, mucho más fácil.

INCLUYE UN COMPLETO PROGRAMA CAD

Este programa de Plomería incluye todas las características de 4MCAD, nuestra alternativa al AutoCAD®. Usted obtiene 2 programas en uno, puede seguir utilizando el CAD para modificar algunos de los dibujos DWG mientras utiliza nuestra tecnología BIM para aumentar su productividad cuando trabaja en la mayor parte de sus proyectos. Al menos puede sentirse seguro y migrar a BIM a su propio ritmo.

REDES

DISEÑO INTELIGENTE DE TUBERÍA

A diferencia de otros programas BIM, la moderna tecnología BIM de Fine SANI no viene a expensas de la velocidad, por el contrario: sólo tiene que dibujar unas simples líneas y el software hará el resto.

EXTENSA BIBLIOTECA DE ELEMENTOS Y ACCESORIOS

Fine SANI incluye amplias bibliotecas de receptores hidráulicos y sanitarios, accesorios para baño, cocina y los diferentes escenarios que pueda imaginar para el suministro de agua y drenaje en su edificio. Estas bibliotecas también pueden ser ampliadas por el usuario que puede cambiar la simbología y agregar más componentes.

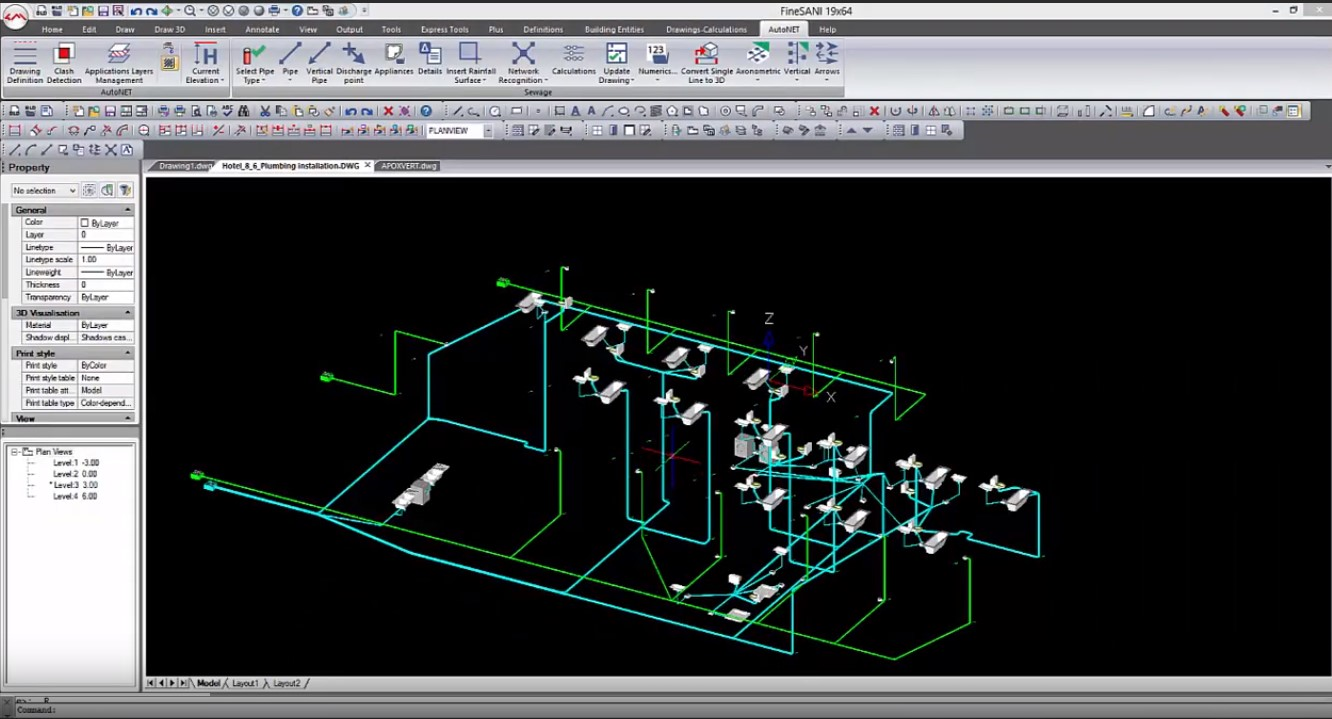

DISEÑO DE TUBERÍA (AUTOROUTING)

Las tuberías pueden ser dibujadas con comandos sencillos (sólo polilíneas), pero también puede aprovechar algunos comandos expertos de enrutamiento como “Pipes Parallel to Wall” (Tuberías Paralelas a los Muros) or “automatically connected to the receptors” (Conectar automáticamente a los receptores) para acelerar el proceso. El mismo concepto se aplica tanto para el suministro de agua (caliente y fría) como para el drenaje (sanitario y pluvial).

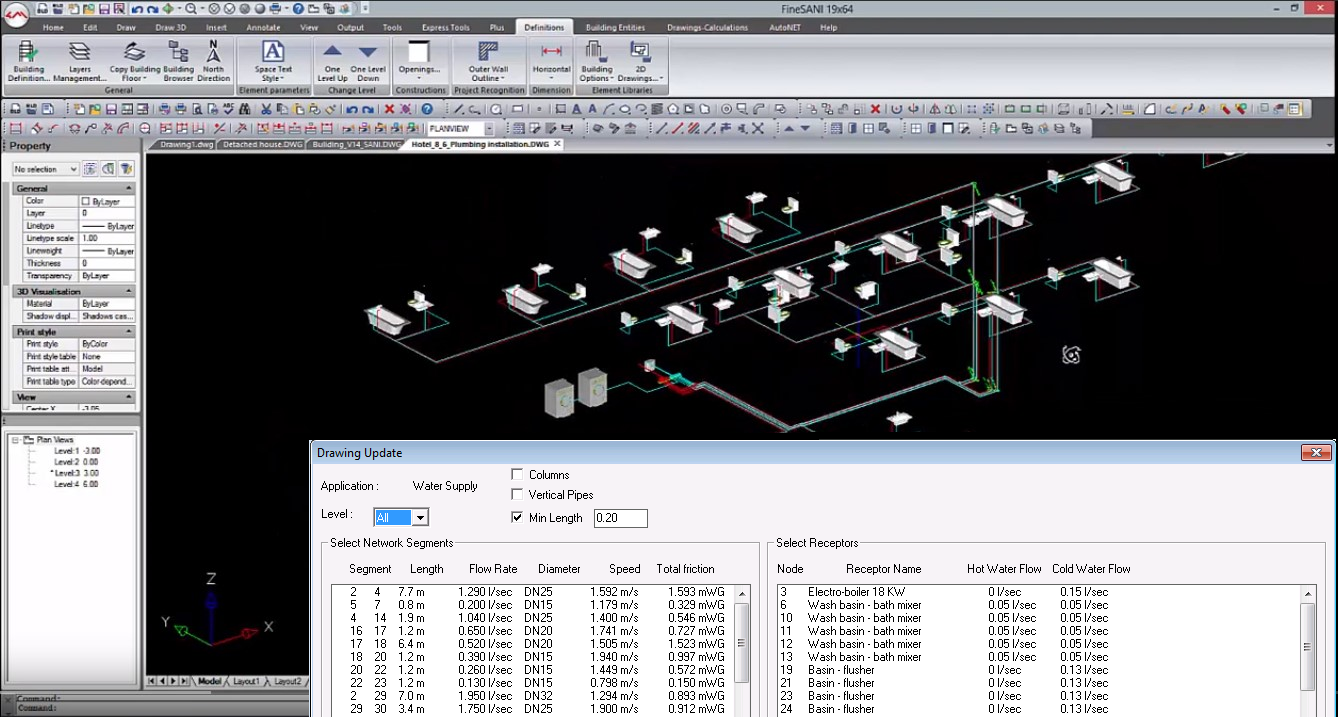

ACTUALIZACIÓN DEL DIBUJO DESDE LOS CÁLCULOS

Después de realizar los cálculos, se actualizará el dibujo d la instalación en 2D y/o 3D a partir de los resultados de los cálculos y se insertarán etiquetas en los planos, mostrando los resultados y los detalles que desee mostrar sobre cada componente. Los diámetros de las tuberías se calcularán y se ajustará su tamaño en el diseño.

Fine SANI también le ayudará a crear automáticamente las tablas de simbología y por supuesto a generar todos los dibujos técnicos, como los diagramas verticales de suministro de agua y de las instalaciones de aguas residuales.

CÁLCULOS

CALCULE SUS INSTALACIONES DE ABASTECIMIENTO DE AGUA Y DE AGUAS RESIDUALES

El módulo de cálculo de Fine SANI tiene estrecha interacción con el diseño de la instalación de fontanería. Los cálculos se realizan siguiendo el ampliamente aceptado estándar DIN 1988.

CÁLCULO ESDE EL DIBUJO

Los componentes del cálculo (Abastecimiento de Agua y Drenaje – en la que se incluyen también las tuberías de aguas pluviales) se actualizan automáticamente a partir de los planos de instalación a través del grupo de comandos de AutoNET. Las redes son entonces reconocidas y transferidas hacia las hojas de cálculo. Los cálculos se basan en un fondo metodológico enriquecido, basado en las normas Internacionales y Europeas. También podrá modificar estos datos si desea, por ejemplo, anticipar una futura ampliación de la instalación.

TODOS LOS RESULTADOS EN UNOS CUANTOS CLICS

Además de los cálculos de tuberías, Fine SANI calcula todo el equipamiento necesario (p.e. El equipo de presión si es necesario para la instalación de abastecimiento de agua, o el cárcamo y el bombeo para el drenaje, la presión de descarga, las caídas de presión, el caudal, la potencia del motor de la bomba, el volumen de la fosa séptica, etc), así como el listado de materiales, descripciones y especificaciones técnicas y otros resultados.

Una forma alternativa de obtener los cálculos es utilizando el asistente inteligente de Fine SANI. El usuario describe las Instalaciones Sanitarias en una manera visual a través de las plantillas existentes (diapositivas) y luego el asistente genera el esquema vertical, además de los resultados de los cálculos.

PLANOS 2D

OBTENGA AUTOMÁTICAMENTE TODOS LOS DIBUJOS TÉCNICOS EN DWG

Después de proceder al diseño de la instalación y los cálculos, nuestro programa de fontanería le permitirá generar todos los planos DWG e informes técnicos que usted necesita.

DIAGRAMAS VERTICALES

Nuestro programa generará por usted los esquemas verticales de suministro de agua e instalaciones de aguas residuales en dibujos DWG, que podrá también modificar y/o compartir posteriormente.

INFORME TÉCNICO Y LISTADO DE MATERIALES (BOM)

FineSANI generará un documento con los resultados del cálculo y la lista de materiales que describen las cantidades de cada uno de los elementos necesarios para construir la instalación hydraulica y sanitaria. La plantilla de este documento se puede personalizar y podrá elegir qué resultados desea mostrar.

DIBUJOS DEL PROYECTO EN 2D Y/O 3D

Los planos de la edificación se irán actualizando según los resultados de los cálculos con las etiquetas para definir los detalles de cada componente. Como resultado, usted será capaz de generar los planos en formato DWG que mostrarán todos los receptores y las redes que haya definido.





BIM

SIENTA EL PODER DEL BIM PARA INSTALACIONES DE TUBERÍA

4M es una de las empresas con mayor experiencia en BIM con una solución completa de tecnología BIM para Arquitectura e Instalaciones, liberada por primera vez en 1993. El programa BIM de 4M es reconocido por los expertos como el programa BIM que ofrece la forma más fácil de migración para usuarios de AutoCAD, ya que es el único que utiliza el DWG como su formato de archivo nativo, y ofrece una interfaz y funcionamiento similar al de AutoCAD.

DISEÑO BIM Y COLABORACIÓN EN FINE SANI

La avanzada tecnología BIM de Fine SANI aumentará su productividad. Utilizar nuestros modeladores 3D inteligentes y las bibliotecas de objetos BIM 3D para diseñar las tuberías le permitirá dibujar el edificio mucho más rápido y fácil.

La estrecha interacción de nuestro módulo de Cálculo con el modelo BIM le ayudará a hacer todos los cálculos de la instalación de tuberías de agua directamente desde el modelo. Fine SANI se limitará a leer el modelo para entender el proyecto, las propiedades de la red, realizar los cálculos y, finalmente, actualizar los planos de la instalación con los resultados del cálculo.

Por último, pero no por ello menos importante, usted será capaz de colaborar con otros programas BIM y compartir con otros arquitectos e ingenieros los contenidos específicos de su disciplina que haya añadido al proyecto BIM común (mediante el formato IFC).

LISTADO MATERIALES (BOM)

La información BIM también se puede extraer para crear una lista de materiales que muestran las cantidades y los detalles de los diversos elementos que haya creado en el suministro de agua y el drenaje. Usted puede calcular el costo y obtener una descripción detallada de los elementos y accesorios que usted necesita.
